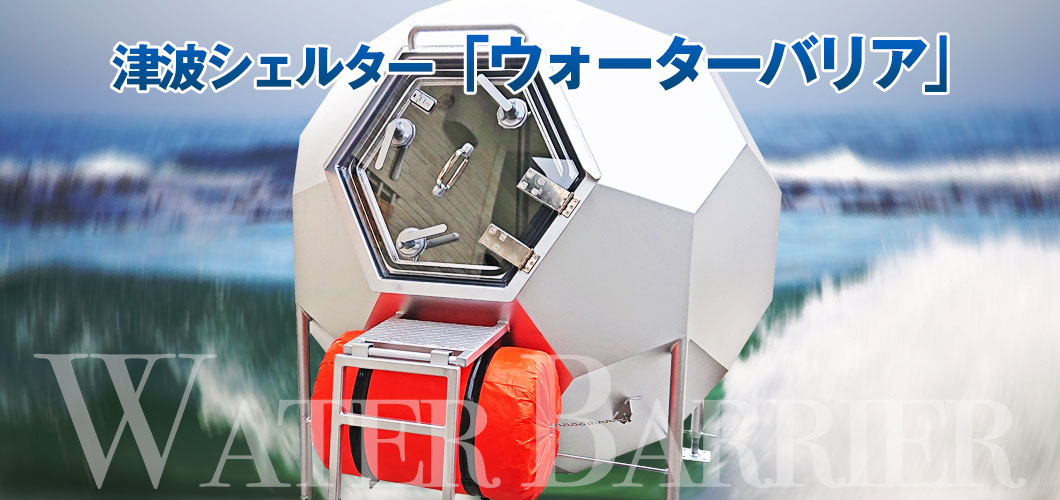

津波・水害シェルター「ウォーターバリア」

tsunami-shelter-image-190202-01

皆さまへ

2018年7月、西日本豪雨での岡山県真備町を襲った濁流水害ではご両親が自宅でずっと堪えて時が過ぎるのを
待っていた事が災いの元になり自宅ごと流されご両親は還らぬ人になってしまいました。
雨が両親の命まで奪うとは...... 私はその事実をニュースで観て胸が張り裂けそうになり涙がしばらく止まりませんでした。

「堪えるのではなく、流される」
弊社が開発製造する水害・津波シェルター「ウォーターバリア」は
どこかに固定し、濁流や荒波などの激流に「堪える」のではなく「どんぶらこ、どんぶらこ」と流されることで生命を守ろうという発想で開発製造しております。

「ダルマさん転んだ設計」
また、ゴロゴロと転がっても、転覆しても下面が重く造られているのでダルマさんの様に水面で起き上がるよう設計しております。

「ご高齢者向けに製造」
出入口に3段の階段とステップ台を設け、ご高齢者の皆さまもケガすることなく出入りが簡単に出来るように造りました。

工場にて随時展示しております。体験や見学に是非とも皆さまでお越しください。

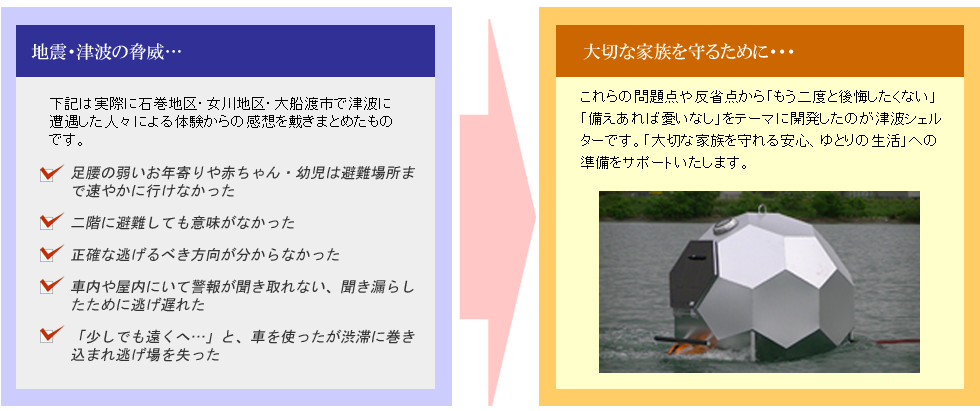

地震・津波の脅威…

下記は、実際に石巻地区・女川地区・大船渡市で津波に遭遇した人々による体験からの感想をまとめたものです。

  • 足腰の弱いお年寄りや赤ちゃん・幼児は避難場所まで速やかに行けなかった
  • 2階に避難しても意味がなかった
  • 正確な逃げるべき方向が分からなかった
  • 車内や屋内にいて警報が聞き取れない、聞き漏らしたために逃げ遅れた
  • 「少しでも遠くへ」と車を使ったが渋滞に巻き込まれ逃げ場を失った

大切な家族を守るために…

これらの問題点や反省点から「もう二度と後悔したくない」「備えあれば憂いなし」をテーマに開発したのがワールドネットインターナショナルの津波シェルターです。「大切な家族を守れる安心、ゆとりの生活」への準備をサポートいたします。

tsunami-shelter-image-190202-02

施工実績

津波・水害シェルター
WEBでの公開をご了承頂いた一部お客様の施工実績

製品仕様表

津波・水害シェルター「ウォーターバリア」

サイズ:W1800 ×D1800π×H1800
鉄板厚:上部3.2mm 下部4.5mm 収容人数:4~6名(1人60kg計算)
従来の建築物では一か所が破壊されると全面に広がるが32面体にすることで被害は1面体だけですむのが32面体の圧倒的な優位性です。しかし、本製品は鉄製を採用する事により強度が高く破壊の心配は不要です(衝撃時の破壊エネルギー分散型設計)。 ※新潟中越地震の二日前に納品したバリアシリーズ(住宅仕様)は無傷で壊れることがありませんでした。また、本製品は住宅建築時の様に「基礎を打たないため固定資産税がかからない」のも節税、倹約の一躍の担ってくれます。

▶浮かぶ・ひっくり返らない

プロの建築士が24年間研究し「鉄が浮かぶ」をテーマに研究を続け、実現した津波・水害シェルターです。転覆しない為のウェイトバランスを保つために最下部に重心を配分しました。(上部壁厚3.2mm・下部壁厚4.5mmで重心をしたに)

▶今ある家を壊さない・狭い場所でも設置可能

大規模な工事不要。家を壊したりしない。省スペースなので設置場所の広さに左右されません(2畳~3畳)
※津波の被災地では3階・4階建ての鉄器の火の見やぐらのような避難場所を施工する際多額な費用が掛かります。

▶費用が安く済み経済的で無駄が無い

津波・水害シェルターの場合、リフォームや改築と比べ5分の1~10分の1の少額で済みます。地下シェルター施工や耐震リフォームの場合と比べても津波シェルターの費用は安く計画外の急な引っ越しの場合でも移設が可能なので移設費用で対応が可能です。

▶準備不要・設置も簡単・短時間

弊社工場で製造し現地まで配送設置を行うのでリフォームや改築のような特別な準備は不要で設置も短時間で完了できます。(約4時間前後で設置可能)

▶地上では耐震・免振で万全

4か所ある脚部には自動車などに使用される「ショックアブソーバーサスペンション」を導入する事で耐震免震仕様の導入が可能です。(オプション)

▶津波時も内部でのケガを防止

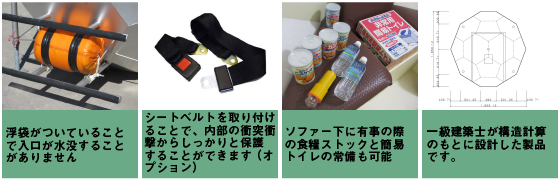

津波災害時に内部でのケガが心配されるというお声を頂きますが、本品にはシートベルトを取り付けることで内部の衝突衝撃からしっかりと保護することができます。(オプション)

▶避難時の救難信号発信で救命

遭難した際に、海上保安庁に救難信号を送信するためのビーコンを導入できます。(オプション)

tsunami-1
tsunami-2-190303

収容人数:4人~6人用 重さ:500kg・幅:180Φ
地上高さ:180cm 搭乗ステップ台付き
空気口:上部に空気口有り(船舶用ベンチレーター導入により津波・水は入らず空気は導入可能)
浮力:半分沈める場合:2t  全面沈める場合:3t  素材:鉄
鉄板壁厚:上部3.2mm、下部4.5mm
酸素導入空気弁密閉時5人で約3時間酸素欠乏の恐れなし(本体が安定した後空気口をオープンし、酸素を確保)
※ウェイトバランスの均衡を保つため下部を重く、上部を軽くすることで水に流されても常態を保ちます。
内装バリエーション2種類

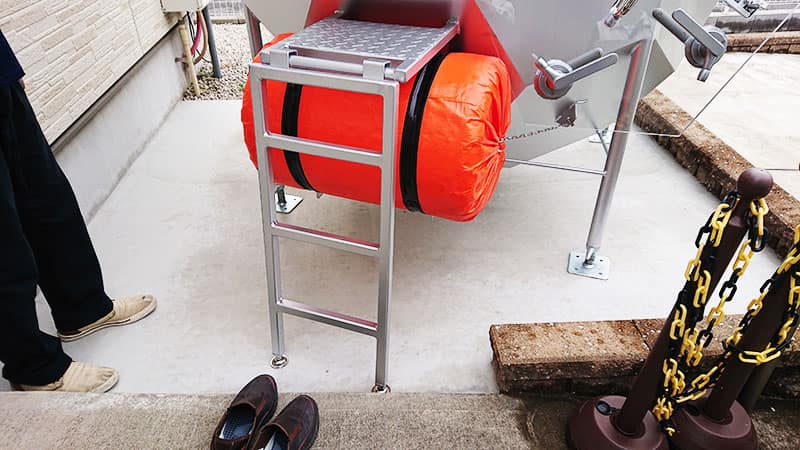

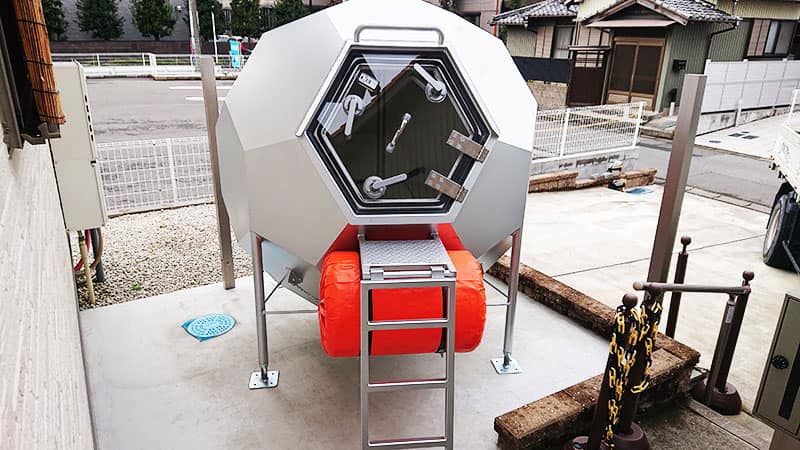

入口には3段の階段とステップ台を設けご高齢者様もラクラク利用できます

お年寄りにも安心なステップ階段

お年寄りにも安心なステップ階段

入口には取っ手を設け出入りがグンとラクになりました

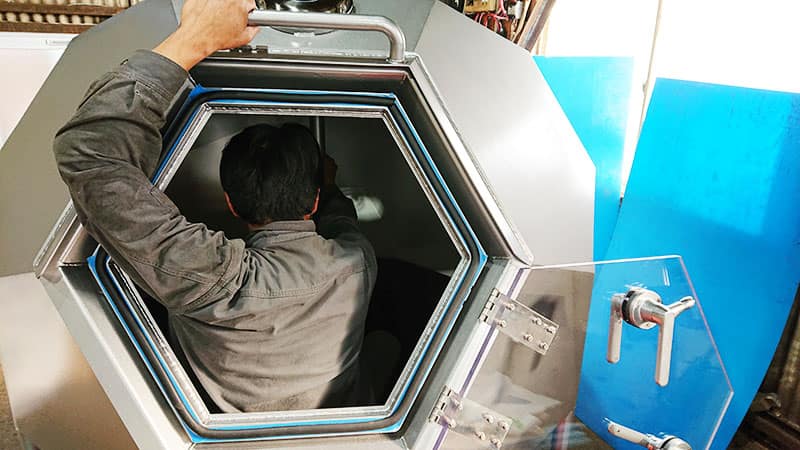

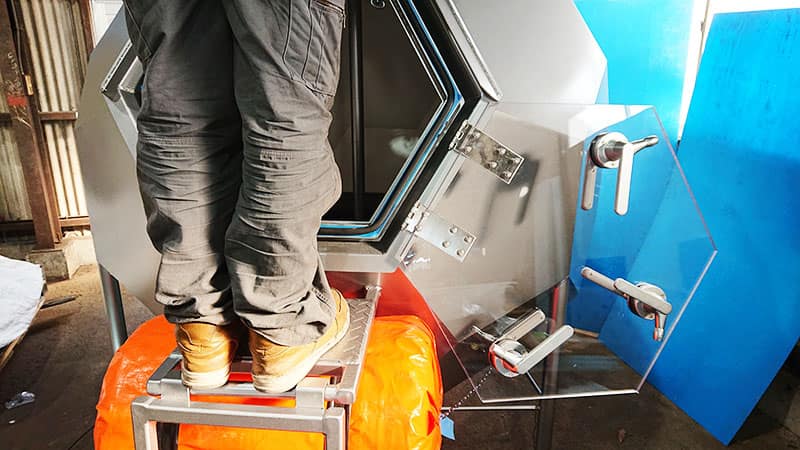

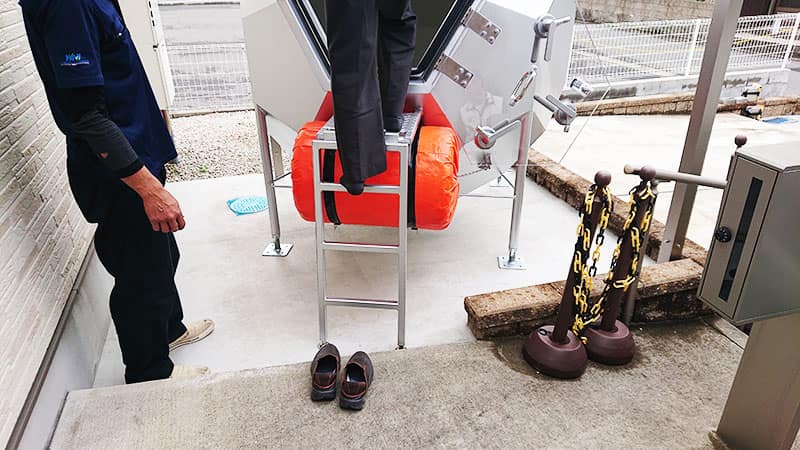

ステップ台へ乗り、中へ

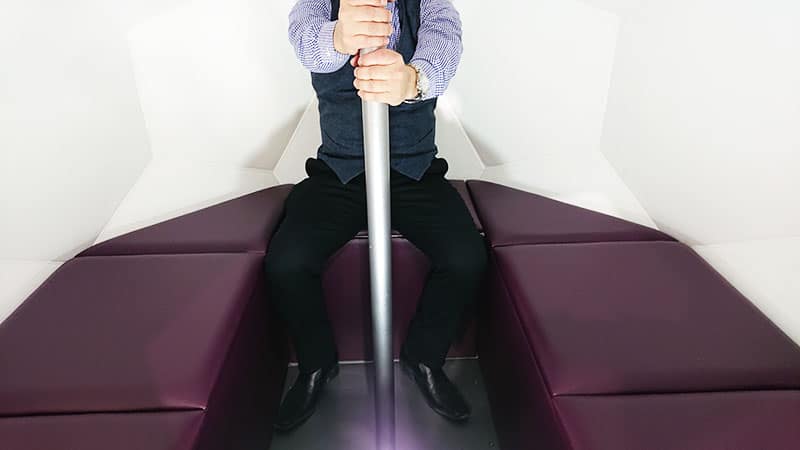

センターポールを用意する事で濁流、激流に呑まれた際室内での脳振とうや頸椎捻挫、首の骨折などの深刻な事態を回避

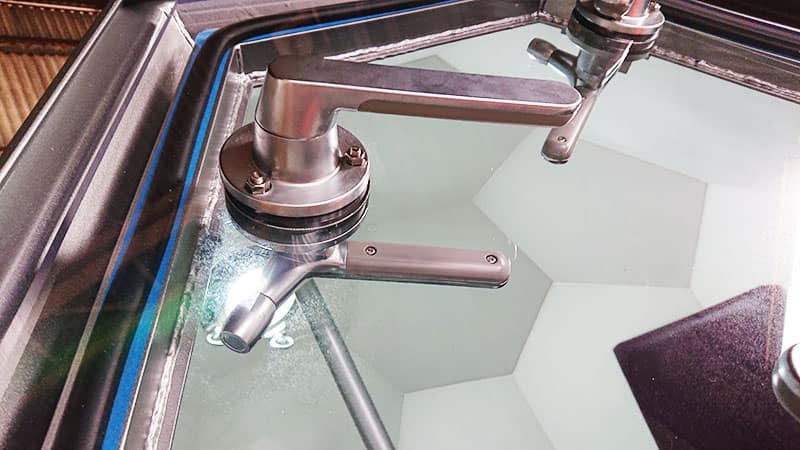

入口ドアには3つのハンドルを装備し、水の侵入を防ぎます。(開いた状態)

入口ドアには3つのハンドルを装備し、水の侵入を防ぎます。(閉めた状態)

ハンドルは中と外で開閉可能です

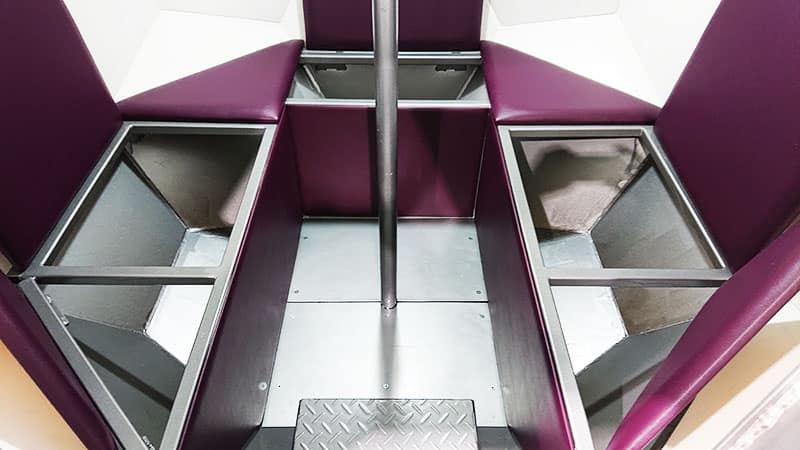

非常食やペットボトルを格納します

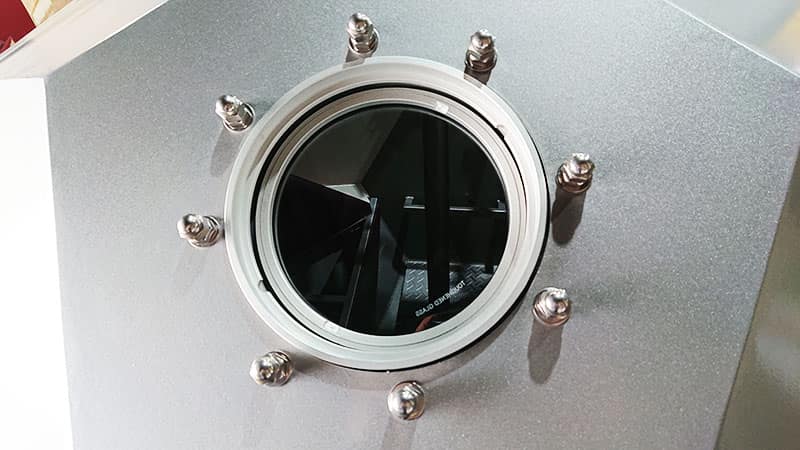

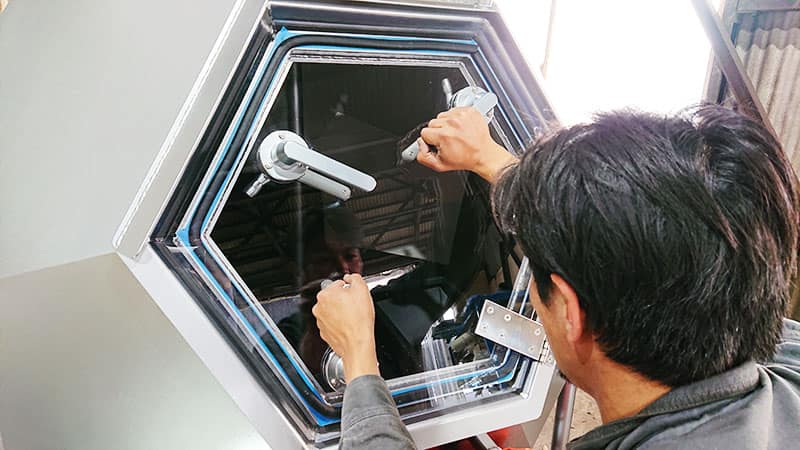

船舶専用 窓の外観

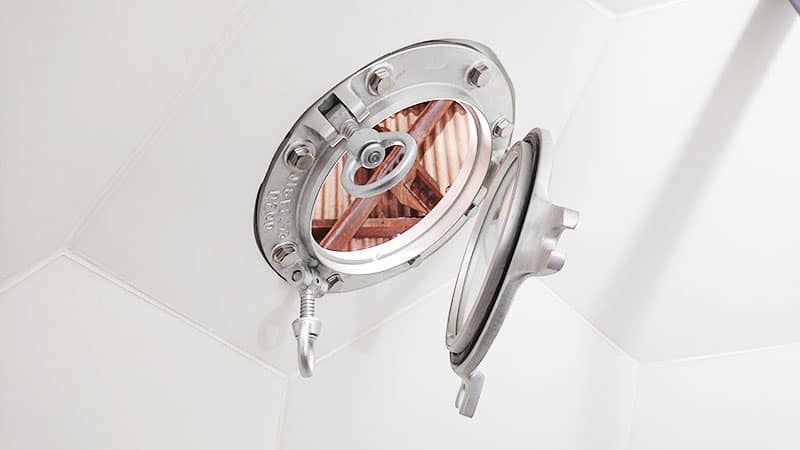

内部はこのように開き空気を取り込めます

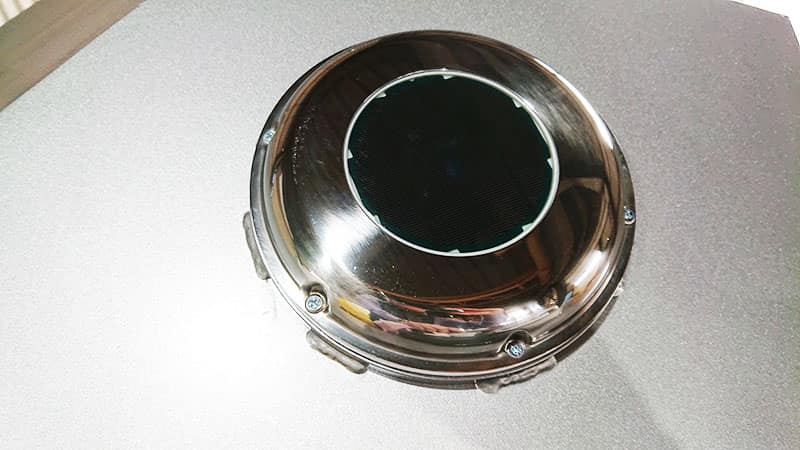

船舶用ベンチレーターを装備しました。太陽光で充電し、ファンが回り空気の入れ替えや換気を担います

previous arrow
next arrow
previous arrownext arrow
Slider

カラーバリエーション

津波シェルターの黄色バージョンが完成しました。カラーオーダーも承ります。

_tsunami-shelter-yellow-190225-s

製品製造風景

当社の製品はすべて国内自社製造品です
